Bản vẽ bể phốt 3 ngăn: ký hiệu, mặt bằng và mặt cắt cần đọc

Bản vẽ bể phốt ba ngăn cần được đọc đồng thời ở mặt bằng, mặt cắt và chi tiết, không chỉ hình ba ô nối nhau. Hồ sơ thi công phải thể hiện kích thước, cao độ, vật liệu và kết cấu phù hợp công trình; hình minh họa trên mạng không tự đáp ứng yêu cầu này.

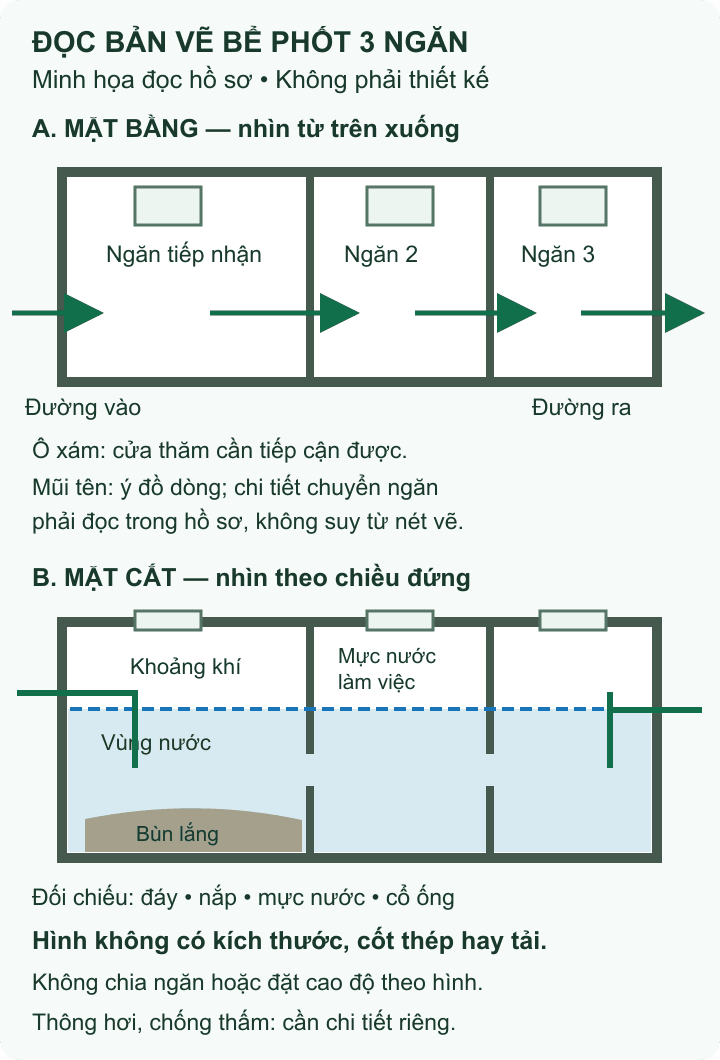

Đối chiếu ô cửa thăm trên mặt bằng với vị trí nắp trên mặt cắt. Nét xanh lam là mực nước làm việc, không phải cao độ đáy. Mũi tên ở mặt bằng cho biết ý đồ dòng, không cho biết tiết diện cửa chuyển ngăn. Hình không khẳng định nước đầu ra đã đủ điều kiện xả ra môi trường.

Mặt bằng cho biết những gì?

Mặt bằng thể hiện vị trí bể, hình dạng các ngăn, đường vào ra và cửa bảo trì theo ký hiệu. Kiểm tra hướng dòng, kích thước trong lòng hay ngoài thân được ghi rõ và cửa có thể tiếp cận sau hoàn thiện không.

Một chuỗi khái niệm “đường vào → vùng tiếp nhận → vùng tiếp theo → đầu ra” giúp đọc ý đồ dòng chảy, nhưng không thay các chi tiết kết nối hoặc kích thước trên bản vẽ.

Mặt cắt giúp hiểu chiều đứng

Tìm đáy, nắp, mực nước làm việc và cao độ các đường ống theo quy ước của hồ sơ. Kiểm tra những số đo có cùng mốc không. Nếu một cao độ chỉ xuất hiện trên mặt bằng mà không rõ vị trí đo, cần yêu cầu làm rõ trước thi công.

Mặt cắt còn giúp nhìn khoảng phía trên mặt nước và quan hệ giữa các ngăn. Không tự đổi cao độ đầu ra để tăng dung tích khi chưa đánh giá toàn thiết kế.

Chi tiết cần có ngoài hình tổng thể

• Cổ ống xuyên thành cùng giải pháp làm kín.
• Các chi tiết dẫn dòng hoặc chuyển ngăn được thiết kế.
• Cửa, nắp, khung và phạm vi tiếp cận bảo trì.
• Thông hơi, đường đi và đầu cuối theo phương án.
• Kết cấu, vật liệu, mạch ngừng và chống thấm.
• Quan hệ với nền, tải phía trên và hệ nhận nước sau bể.

Không suy ra cốt thép, bề dày hoặc vật liệu chỉ từ nét vẽ. Những nội dung đó phải có trong hồ sơ tương ứng và do người có năng lực thiết kế.

Cách đọc ký hiệu mà tránh đoán

Tìm bảng chú giải, số hiệu chi tiết và mốc cao độ của bộ hồ sơ. Ký hiệu một bản vẽ có thể khác mẫu bạn từng xem. Dấu mũi tên hoặc tên ngăn phải được hiểu cùng thuyết minh, không chỉ nhìn thứ tự từ trái sang phải.

Nếu một ngăn được gọi “lọc”, yêu cầu biết có cấu kiện hoặc vật liệu nào, chức năng và cách bảo trì. Không tự thêm đá, than hoặc chế phẩm để làm cho tên ngăn thành sự thật.

Checklist phát hiện bản vẽ bể phốt còn thiếu

Không có đầu ra, không ghi mực nước làm việc, thiếu cửa thăm, mâu thuẫn cao độ hoặc thiếu kết cấu là những điểm cần dừng để bổ sung. Không để thợ tự giải thích từng phần tại hiện trường mà không ghi thay đổi được duyệt.

Đối chiếu các bản vẽ liên quan và mặt bằng thực tế trước khi đào. Bể không thể tách khỏi móng, tuyến ống hoặc điều kiện nước ngầm. Khi có thay đổi, cập nhật hồ sơ và nghiệm thu phần sẽ bị che.

Giữ bản vẽ bể phốt hoàn công cho bảo trì

Lưu đường đi thực tế, cửa từng ngăn và ảnh trước lấp. Khi cần hút hầm cầu, cung cấp hồ sơ nhưng ghi rõ nếu mới là thiết kế dự kiến, chưa xác nhận hiện trạng. Không xuống bể để đo lại vì thiếu bản vẽ.

Giải đáp về bản vẽ bể phốt

Có thể xây theo ảnh bản vẽ không có số đo không?

Không nên. Ảnh thường thiếu cơ sở tải, kích thước, vật liệu và tiêu chí nghiệm thu.

Ba ngăn có phải chia bằng nhau không?

Không tự chia. Tỷ lệ và chức năng theo thiết kế của công trình.

Bản vẽ ghi bể lớn có chứng minh nước ra đạt yêu cầu không?

Không. Cần công nghệ, tải và đầu ra; hình dạng cùng dung tích không thay kết quả đánh giá.

Sau thay đường ống có cần sửa hồ sơ không?

Có, lưu thay đổi đã được duyệt và cấu hình thực tế để lần bảo trì sau không dùng bản cũ như hiện trạng.

Bản vẽ bể phốt cần đọc cùng nguyên lý dòng thải; hình minh họa trên mạng không thay hồ sơ công trình. Xem nguyên lý hệ tự hoại của EPA để tham khảo; hướng dẫn kỹ thuật cụ thể vẫn cần theo thiết bị và điều kiện tại công trình.
